В каких случаях необходима дренажная система

Дренаж — это технология сбора и отведения грунтовых, талых и ливневых вод от участка, технических и жилых строений. Дренажная система предотвращает вымывание, пучение и заболачивание почвы, которое происходит из-за перенасыщения влагой.

Обустройство дренажной системы необходимо далеко не на каждом участке. Для того чтобы определить насколько сильно ваш участок нуждается в дренаже потребуется провести визуальный осмотр. Обратите внимание, происходит ли подтапливание участка после таяния снега, как быстро впитывается вода после полива растений, стоят ли лужи после сильного дождя и ливня. Если вы не раз наблюдали эти признаки, то дренаж обязателен.

https://www.youtube.com/watch?v=https:rocketme.topads

Дренажная система помогает убрать застои воды с участка

Если визуального подтверждения мало, то можно провести простой эксперимент — с помощью ручного бура или обычной лопаты следует вырыть яму глубиной 70–100 см. Лучше это сделать в нескольких местах на участке. Если через 24–36 ч на дне ямы скапливается и не уходит вода, то это прямое свидетельство перенасыщения почвы влагой.

Дренаж почвы проводится при следующих условиях:

  • высокое залегание грунтовых вод;
  • участок расположен в местности с глинистой почвой;
  • участок располагается в низине или наоборот — на склоне;
  • в месте расположения участка выпадает большое количество осадков.

Наличие дренажа способствует сохранению отделочных и облицовочных материалов, используемых для укладки садовых дорожек, отделки цоколя и фасада здания.

Устройство своими руками дренажного колодца – как все правильно сделать

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Линейный водоотвод

Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

Особенности системы:

  • охват всех точек накопления воды;
  • расчет уклона дренажных траншей;
  • обеспечение защиты системы от засорения;
  • мероприятия по предотвращению появления новых заболоченных мест;
  • расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Декоративное оформление дренажа

Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

  • пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
  • пластовые (в грунте под зданием);
  • кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Дренаж для защиты фундамента

Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Открытая система дренажа на участке

Вопрос отвода дождевой или талой воды с участка очень актуален для всех владельцев домов, дач, да и гаражей с погребом или смотровой ямой. Именно поэтому устройство дренажа весьма важно. И наверняка, не стоит лишний раз объяснять, что без определенных знаний, подобную работу вряд ли удастся выполнить.

Но все же она не столь сложна, чтобы нанимать для нее профессионалов, а значит появляется возможность сэкономить. Сейчас разберемся как убрать воду с участка своими руками и какие для этого существуют способы.К тому же, имеет смысл разобраться и с ценами как на материал для дренажа, так и с ценами на услуги профессионалов.

Подобный трап просто необходим

По типу устройства такое водоотведение можно разделить на внутреннее, внешнее и пластовое. При этом может применяться как одно из них, так и комбинированный дренаж, при котором используется два или три метода. Для начала разберем общие правила обустройства каждого из них:

  1. Внутренний дренаж – применяется для погребов и подвальных помещений и служит для отведения воды, которая уже впиталась в почву.
  2. Внешний или открытый дренаж отводит воду с участка непосредственно во время дождя, не позволяя задерживаться на поверхности.
  3. Пластовое отведение – применяется практически всегда при строительстве дома. Говоря простым языком – это своеобразная «подушка» под зданием, которая впитывает скапливающуюся воду.

Осушение дачного участка – довольно трудоемкий процесс, но иногда без него не обойтись. Особенно этот вопрос актуален для территорий, находящихся в низинах, а также при высоком залегании грунтовых вод.

Выведение уклона трубы дренажа

Устройство дренажа на участке

Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото {amp}amp; Видео) Отзывы

Уровень залегания грунтовых вод

Перед приобретением земли или проектированием жилого строения на ней нужно изучить участок на предмет глубины залегания подземных вод.

Для этого проводятся геолого-геодезические изыскания, которые включают в себя:

  • топографическую съёмку участка в рамках кадастровых границ
  • изучение характеристики рельефа земли с указанием горизонталей, показывающими равнинный либо волнистый участки
  • лабораторное изучение образцов грунта, в том числе на предмет его физико-химических свойств
  • исследование архивных данных, профильных аналитических материалов о сезонности колебаний уровня грунтовых вод, геологическую разведку
  • изучение возможности возникновения оползней, подтоплений и набуханий

По итогам исследования специалисты для владельца участка готовят заключение, в котором дают рекомендации:

  • какой вид дренажа необходимо использовать
  • насколько глубоко должен располагаться фундамент дачных строений и их предпочтительная конструкция
  • какой вид гидроизоляционных материалов выбрать
  • какие потенциально разрушительные химические соединения есть в почве, и какие методы защиты от них выбрать

Разновидностей таких изделий достаточно много. Они могут отличаться как материалом изготовления, так и технологией. Рассмотрим преимущества и недостатки тех или иных дренажных труб:

  1. Асбестоцементные – такие трубы довольно дороги. К тому же имеют много недостатков в плане монтажа по причине большого веса и невозможности изгибов.
  2. Керамические – те же минусы, как и у предыдущего варианта. Монтаж дренажа подобными изделиями лучше доверить специалисту.
  3. Пластиковые – самый оптимальный вариант. Трубы удобны в монтаже, изгибаются под нужным углом и имеют меньшую стоимость. К тому же можно подобрать перфорированные изделия с обмоткой из специальной ткани, которая защитит от проникновения мелких частиц грунта, а значит и засоров.
Предлагаем ознакомиться  Фитотерапия при заболеваниях сердечно сосудистой системы

Открытая система дренажа на участке

Купить дренажные трубы для отвода грунтовых вод можно в любом магазине строительных материалов. Ну а на их стоимости мы остановимся немного позднее.

Гофрированная труба с перфорацией очень удобна в монтаже дренажа

Дренажные трубы для отвода грунтовых вод.Предлагаем ознакомиться с назначением, видами и основными параметрами выпускаемых изделий, критериями выбора, основными производителями и нюансами самостоятельного монтажа.

Важный совет! Каждый этап устройства водоотведения важен по-своему, будь то проектирование, выбор материала или непосредственно прокладка. Именно поэтому следует тщательно подбирать дренажные трубы для участка, рассчитывать их диаметр и решать вопрос, необходима ли перфорация. Необходимо знать, что перфорированные изделия позволят удалять излишнюю воду на всей протяженности, в то время как обычные действуют только как водопровод, но при этом их стоимость несколько ниже.

Стоимость трубы для дренажа участка, как уже упоминалось, зависит от метода их изготовления, а также и от материала. Попробуем обозначить основные разновидности для сравнения.

Материал, из которого изготовлена трубаДлина, мПерфорацияПриблизительная стоимость в рублях за шт.

Асбестоцемент 3,95 Нет 550
Асбестоцемент 3,95 Да 830
ПВХ 1 Да (в геотекстиле) 130
ПВХ 1 Да (без геотекстиля) 60

Как можно понять из таблицы, пластиковые трубы значительно дешевле, что вкупе с их гибкостью делает их наиболее популярными. И подобный параметр тоже следует учитывать при планировании работ.

Плоская дренажная труба в геотекстиле

Так же необходимо более подробно остановиться на устройстве такой важной составляющей, как дренажный колодец.

Для начала разберемся с тремя основными видами этой детали водоотведения. Он может быть:

  1. Смотровой – используется для визуального наблюдения и предотвращения засоров;
  2. Накопительный – излишки влаги с участка скапливаются внутри. Подобное устройство требует периодического откачивания;
  3. Поглотительный – вода, собранная с территории, уходит в грунт или в близлежащий водоем.

Дело в том, что перед тем, как сделать дренажный колодец необходимо учесть несколько факторов, таких как уклон грунта, глубина залегания грунтовых вод, возможность отведения в какой-либо водоем и т.п. Уже исходя из этих данных и делается вывод о целесообразности того или иного вида.

Неплохое решение – дренажные колодцы из перфорированной трубы

Пластиковый дренажный колодец. В отдельной публикации мы рассмотрим разновидности, преимущества и недостатки колодцев из пластика, а также особенности их монтажа своими руками.

Чтобы не делать дренаж

Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:

  • Устройство ливневой канализации.
  • Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
  • На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой

    Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой

  • Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».

Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

Обратите внимание! Существуют определенные ограничения в отношении установки поверхностных и глубинных систем. Некоторые условия не позволяют выполнить организацию того или иного вида канализации. Обязательно выполняйте предварительный анализ условий территории предполагаемого строительства.

Чтобы разработать предварительную схему дренажа участка, его территорию следует осмотреть и обозначить ключевые моменты. Рассматриваются все факторы, которые могут оказать влияние на дальнейшие работы по составлению проекта дренажа участка.

Проект дренажной системы на участке
Проект дренажной системы на участке

Для составления схемы требуется следующая информация:

  1. План территории с указанием всех строений, характера и густоты посадок, а также границ участка.
  2. Топографические данные, отражающие особенности рельефа (не нужны, если участок имеет плоскую поверхность).
  3. Дендроплан (схема необходима, если на территории имеется большое количество посадок или предполагается их высадка, поскольку растения зависимы от воды).
  4. Дорожно-тропиночная сетка (схема пролегания будущих дорожек и мощеных площадок, которые нуждаются в водоотводе).
  5. Схема коммуникационной системы.
  6. Гидрологические данные (уровень водного баланса территории).

С одной стороны, гидрологические данные оказывают влияние на то, как делать дренаж на участках дачного типа, поэтому они очень важны. С другой стороны, суглинистые виды почв обладают одинаковым структурным строением, поэтому такая информация может не понадобиться.

Поверхностные дренажные системы осуществляют сбор вешней талой и дождевой воды, после чего выводят ее за пределы территории. В установке таких конструкций особенно нуждаются те дачные участки, где наблюдается застой влаги или большие ее скопления.

Процесс устройства системы отвода воды на территории сада
Процесс устройства системы отвода воды на территории сада

Чаще всего такие условия формируются, если:

  • глинистая или же суглинистая почва располагается под прослойкой плодородной земли (такие виды грунта считаются водонепроницаемыми или водоупорными);
  • территория имеет низинный характер расположения, к примеру, у подножий холмов;
  • уклон поверхности на территории частично равен нулю, другими словами, поверхность идеально ровная, из-за чего вода не может перемещаться самостоятельно под действием силы тяжести;
  • участок имеет зоны, где грунт время от времени перенасыщается водой, например, места, где осуществляется полив растений.

Обратите внимание! Помимо этого возможна установка поверхностного дренажа на участке с высоким уровнем грунтовых вод. В этом случае верхние слои почв могут подвергаться затоплению при выпадении высокого уровня осадков.

Поверхностные схемы дренажа земельного участка в общих чертах выглядят следующим образом:

  • точки сбора воды;
  • траншеи-трапы, ведущие от точек водосбора;
  • траншея, соединяющая воедино систему трапов;
  • дренажный колодец, куда ведет общая траншея (вместо колодца могут быть использованы ведущие в канаву дренажные трубы или естественный водоем, или специально вырытая за пределами участка канава).

    Схема дренажной системы закрытого типа
    Схема дренажной системы закрытого типа

Открытая система дренажа на участке

В отношении конструкционных особенностей различают две разновидности поверхностных систем для отвода воды:

  • точечные, устанавливаемые в зонах, где скапливается вода;
  • линейные – целые сети дренажных труб, собирающие воду для дальнейшей ее транспортировки в накопительные колодцы.
Элемент дренажной системы Наименование и параметры Цена, руб./шт
Дождеприемник S’park, круглый 290
PolyMax Basic (300х300 мм), квадратный 490
PolyMax Basic (400х400 мм), квадратный 990
Решетка к дождеприемнику S’park, круглая 100
PolyMax Basic (300х300 мм), квадратная, щелевая 490
PolyMax Basic (300х300 мм), квадратная, ячеистая 500
PolyMax Basic (400х400 мм), квадратная, ячеистая 900
PolyMax Basic (300х300 мм), квадратная, снежинка 1100
PolyMax Basic (400х400 мм), квадратная, щелевая 1300
Комплектующие Перегородка-сифон PolyMax Basic (300х300 мм) 70
Корзина PolyMax Basic (300х300 мм) 110
Обрамление D380, круг, чугун 1100

Полезный совет! Специалисты рекомендуют совмещать обе эти системы для достижения максимально эффективного результата.

Элемент дренажной системы Параметры Цена, руб./шт
Лоток водоотводный S’park (70 мм) 70
PolyMax Basic (100 мм) 490
 PolyMax Basic усиленный (200 мм) 1190
Решетка PolyMax Basic (100 мм) 180
PolyMax Basic (200 мм) 820
PolyMax Basic (300 мм) 2505
Пескоуловитель PolyMax Basic (100 мм) 1300
BetoMax Basic (100 мм), бетонный 1705

Дренажная система точечного типа прекрасно справляется с защитой отдельных зон территории от излишка влаги. Прежде чем сделать дренаж участка на глинистой почве, как правило, выявляются проблемные зоны, которыми могут быть:

  • места размещения водостоков, ведущих с крыши дома;
  • приямки дверные;
  • зона въезда;
  • терраса;
    точки, где осуществляется разбор воды, предназначенной для полива растительности.
Укладка перфорированных дренажных труб в траншею
Укладка перфорированных дренажных труб в траншею

Для обустройства дренажа участка на глинистой почве используются следующие элементы (расценки на них размещены в таблицах выше):

  • дождеприемники;
  • отстойники, укомплектованные емкостями для сбора крупных частиц и мусора;
  • траншеи-трапы, транспортирующие воду в ливневую канализационную систему;
  • заслонки, препятствующие обратному оттоку воды и попаданию крупных частиц мусора в систему.

Дренажная система линейного типа состоит из желобов, которые заглублены в почву. По этим каналам осуществляется перемещение воды с участка за его пределы. При обустройстве такого дренажа на дачном участке своими руками следует помнить, что жидкость идет на сброс самотеком.

В продаже можно встретить желоба, изготовленные из различных материалов:

  • полимербетона;
  • пластика;
  • бетона.
Подробная схема системы отвода воды
Подробная схема системы отвода воды

Открытая система дренажа на участке

Полезный совет! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.

Предлагаем ознакомиться  Настойка календулы детям при кашле

Поверх желобов помещаются решетки, выполняющие защитную функцию. Материалом для их изготовления может служить пластик или металл (чугун, сталь). Эти элементы обладают съемной конструкцией.

Как сделать дренаж участка на основе ключевых элементов системы:

  • желоба укладываются в заранее обустроенные траншеи;
  • пескоулавливатели монтируются в зонах размещения водоотводов и других подобных мест;
  • решетки фиксируются на желобах.

Установка линейной дренажной системы на участке своими руками выполняется, если:

  • угол наклона поверхности составляет более 3° (в таких условиях возможен сброс воды самотеком, которая без дренажа может попросту вымыть плодородный слой грунта);
  • необходимо отвести воду от основания дома в условиях длительного выпадения дождей;
  • необходимо отвести воду с рельефных склонов территории;

    Дренажная система поможет справиться с избытком влаги на садовом участке
    Дренажная система поможет справиться с избытком влаги на садовом участке

  • сооружения хозяйственного назначения размещены в одной плоскости с поверхностью дачного участка или ниже этого уровня;
  • существует необходимость защиты территории дачного участка, а также въездов и мощеных дорожек.

Вода способна разрушить фундамен дома, уничтожить некоторые виды растений, вымыть плодородную почву с участка и даже спровоцировать оползень. Осушение участка дренажем в комплексе с другими защитными мерами позволяет избежать всех этих проблем.

Список защитных мер:

  1. Выполнение бесшовной гидроизоляции основания дома.
  2. Защита гидроизоляционного слоя от повреждений.
  3. Монтаж дренажной системы у фундамента.
  4. Организация дополнительного утепления гидроизоляционной прослойки у основания.
  5. Строительство утепленной отмосточной конструкции.
  6. Установка дренажа участка под ключ.

    Монтаж дренажной системы бригадой рабочих
    Монтаж дренажной системы бригадой рабочих

Все пункты из этого списка (кроме последнего) выполняются еще на этапе строительства дома. Эти работы лучше доверить профессионалам. Устройство дренажной ливневой системы можно сделать и самостоятельно, но для начала стоит разобраться, какова стоимость дренажа участка, выполняемого под ключ профессионалами.

Наименование схемы работ Уровень заглубления труб, м Диаметр дренажных труб, мм Характер дренажного слоя, м Цена,
руб./пог.м
Поверхностная 0,4 110 (геотекстиль) 0,3 (гравийный щебень) 1000
Рациональная 1 110 (геотекстиль) 0,4 (гравийный щебень) 0,1-0,15 (песок) 1600
Удобная
(1 колодец ревизионный)
1 110 (геотекстиль, двустеннная) 0,4 (гравийный щебень) 0,1-0,15 (песок) 1800
Экологичная 1 110 (кокосовое волокно) 0,4 (гравийный щебень) 1550
Бескомпромиссная
(1 ревизионный колодец)
1 110 (Wavin, геотекстиль) 0,4 (гранитный щебень) 2300

Независимо от того, делаются ли работы по монтажу самостоятельно или с привлечением специалистов, вы должны перед установкой дренажной системы купить все необходимые для этой процедуры расходные материалы.

Полезный совет! В целях экономии рекомендуется купить дренажные колодцы и другие расходные материалы заранее. Главное при этом – не ошибиться с расчетами. Если вы не уверены, воспользуйтесь консультацией специалиста для составления предварительной сметы. Средняя стоимость разработки проекта дренажной системы участка составляет 15000 руб.

Устройство своими руками дренажного колодца – как все правильно сделать

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы.

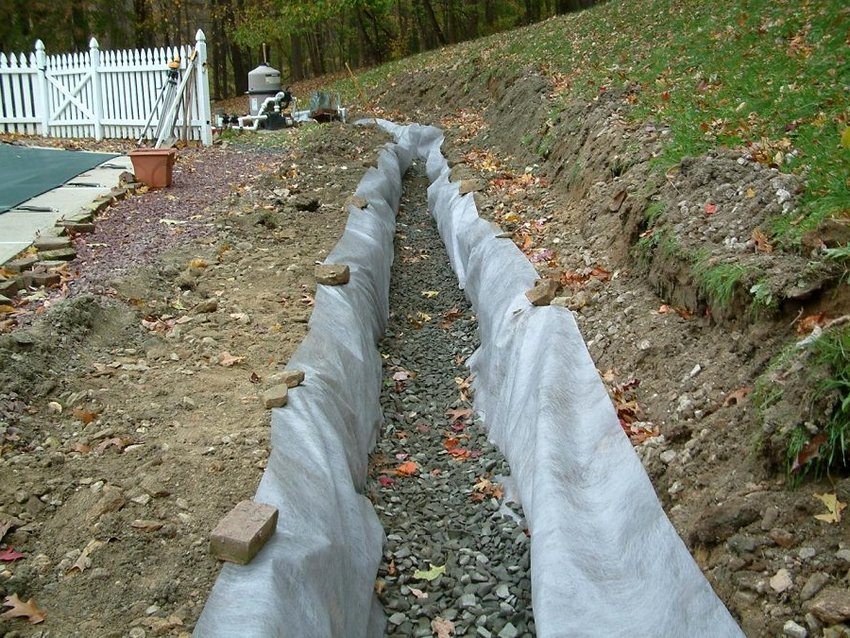

Простое устройство дренажа участка дачного типа
Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

  1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
  2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
  3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
  4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

    Для дренажной системы
    Для дренажной системы часто используются трубы с фильтром из геотекстиля

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

  1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
  2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
  3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

    Пример устройства ливневой канализации
    Пример устройства ливневой канализации

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация
Ливневая канализация открытого типа с желобами из бетона

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Открытая система дренажа на участке

Важно расположение грунтовых вод.

Глубина укладки дренажных труб

Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Схема кольцевого дренажа

Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента ( )

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

Предлагаем ознакомиться  Размещение коттеджа на участке

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах.

Отвод воды от садового участка с помощью дренажа

Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

  • суглинки и глина – от 0,003 и более;
  • песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Угол уклона труб

Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала. Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Решить проблему чрезмерной влажности почвы на участке можно дренажными системами двух типов — поверхностной и глубинной. Решение, какую из них использовать для осушения своего участка, напрямую зависит от причин, которые приводят к затоплению территории.

Дренаж поверхностного типа представляет собой систему дождеприёмников, призванных собирать и удалять за пределы участка дождевую и талую воду, не позволяя ей впитываться в грунт. Такая система водоотведения превосходно работает на глинистых грунтах и может дополнять традиционную ливневую канализацию. Отвод воды осуществляется в фильтрационные колодцы или за пределы участка. Кроме того, львиная доля осадков попросту испаряется.

Точечный дренаж очень часто совмещают с линейной системой водоотведения

При обустройстве точечного дренажа сбор сточных вод осуществляют при помощи ливневых заслонок, сливных водоотводов, дождеприёмников и трапов. Местами их установки являются дверные приямки, точки слива кровельных дождеприёмников, зоны под поливочными кранами и другие участки, которые нуждаются в локальном сборе воды. Точечные водосборники соединяются с подземными трубами, по которым стоки попадают в коллектор ливневой канализации.

Лотки линейной дренажной системы закрывают решётками, которые препятствуют их засорению

Линейный дренаж бывает пристенным или же удалённым от сооружений. Он представляет собой систему зарешечённых лотков для сбора осадков, которые не попали в точечные дождеприёмники. Этот способ осушения рационально использовать в таких случаях:

  • если есть опасность смыва верхнего, плодородного слоя почвы. Чаще всего подобная неприятность происходит на участках, наклон которых относительно горизонта составляет более 3 градусов;
  • при расположении участка в низине. Из-за этого стекающая во время дождя и снеготаяния вода создаёт угрозу строениям и зелёным насаждениям;
  • для удаления осадков с тротуаров и дорожек. В этом случае пешеходные зоны обустраивают на небольшом возвышении, с уклоном в сторону водоотводящего канала.

К линейным относится и дорожный дренаж, который выполняется в виде канавы, параллельной полотну для движения автомобилей.

Глубинный дренаж

Обустройство глубинной дренажной системы необходимо там, где грунтовые воды подходят к поверхности участка ближе чем на 2.5 метра. При её постройке требуется большой объём земляных работ, поэтому сооружать такой дренаж лучше всего одновременно с рытьём котлованов под фундамент дома и хозяйственных построек.

Дренажные трубы заводского изготовления и типы грунтов, на которых их рекомендуется использовать

Для сооружения глубинного дренажа используют перфорированные трубы (дрены), которые укладывают в слое грунта под наклоном. Наличие отверстий позволяет дренам собирать излишнюю влагу и транспортировать её в накопительный коллектор, фильтрационный колодец или дренажный тоннель.

Конструктивные особенности глубинных дренажных систем

Ещё одним распространённым видом глубинного дренажа является пластовая или засыпная система. Её выполняют в виде подземного канала, до половины заполненного фильтрующей подушкой из щебня или колотого кирпича. Для предотвращения впитывания собираемой влаги дно пластовых дрен герметизируют при помощи слоя глины, поверх которого укладывают рулонную гидроизоляцию.

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото {amp}amp; Видео) Отзывы

Пошаговая инструкция обустройства дренажа

Правильно сделать дренаж на участке могут не только специалисты, но и сам владелец своими силами. Важно лишь выбрать тип дренажной системы и качественные комплектующие. Единственное, что лучше заказать у специалистов, – это проект системы водоотведения.

Открытая система дренажа на участке

Перед началом работ у владельца участка должен быть пакет документов, содержащий:

  • план местности с учётом горизонталей рельефа
  • схему расположения труб возле стен строений с указанием необходимого вида и диаметра, уклона и глубины залегания
  • схему глубинной системы осушения участка с рекомендациями по выбору вида комплектующих, сечения труб, расстояния между ними, расположения колодцев
  • размер лотков, дождеприёмников и пескоуловителей, решёток на них
  • расчёт всех материалов, необходимых для сооружения дренажа и пояснительную записку к проекту

Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото {amp}amp; Видео) Отзывы

Обустройство водоотводящей системы

Для обустройства системы глубинного дренажа грунта необходимо приобрести:

  • дренажные трубы от 6 до 20 см в диаметре
  • канализационные трубы из поливинилхлорида (можно закладывать на глубину до 3–4 м)
  • шахты колодцев длиной до 6 м
  • заглушки, врезки и люки для колодцев
  • полотна геотекстиля для улавливания мусора

Цены на комплектующие в этом случае зависят от выбранного диаметра, длины и материала.

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60 Фото {amp}amp; Видео) Отзывы

Траншея дренажа

Если участок расположен в низине, то дренаж делают под уклоном к накопительному колодцу, который располагают в самой нижней точке рельефа. Воду из него затем выкачивают насосом или сбрасывают в овраг или канаву.

Открытый дренаж

Открытая система дренажа на участке

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85 Фото Идей {amp}amp; Видео) Отзывы

Открытая система осушения

Для монтажа и обустройства поверхностной водоотводящей системы потребуются минимум материалов:

  • пластиковый колодец
  • лопата
  • молоток
  • рулетка
  • уровень (лучше пузырьковый)
  • гравий, древесная щепа
  • геотекстиль
  • деревянные колышки

Шпалера: надежная опора для вьющихся стеблей (огурцов, томатов, малины, клематиса и других растений). Оригинальные идеи и чертежи (110 Фото {amp}amp; Видео) Отзывы

Закрытая система водоотведения

Дренажные траншеи

Перед тем как засыпать траншею, дренаж проверяют на герметичность, проливая через него большой объём воды. Если конструкция собрана верно, то вода быстро проходит по дренам и попадает в колодец.

Поверхностное водоотведение от зданий

Стоку воды в сторону дренажных канав должна способствовать и грамотно устроенная

 участка при разработке проекта строительства дома и других зданий. Такая планировка — одна из составляющих устройства общей дренажной системы. Создание насыпи под домом при строительстве улучшает условия отведения дождевой и талой воды от фундамента строений.

Отмостка вокруг дома

Для отвода воды отмостка по периметру дома, площадка и дорожки перед строением делаются с наклоном в сторону общего водоотведения. В направлении сточных и дренажных канав или конструкций подземного дренажа должны быть сориентированы и водоотводящие лотки, принимающие воду из водосточных труб на строениях.

Водосточная труба, направленная в отверстие ливневой канализации

Устраивая приёмники воды под водостоками, следует учесть количество поступающей воды. Так, если в прогнозе погоды сказано, что выпало 6 мм осадков (а это средненький такой дождь), это значит, что на каждый квадратный метр кровли дома упало 6 литров влаги. То есть, при площади крыши в 100 квадратных метров, вы должны обеспечить отток воды объёмом в 600 литров.

Споры с соседями

Соседская система дренажа сливает воду на ваш участок

Иногда возникают неприятные ситуации, когда соседи при обустройстве дренажа монтируют конструкции так, что вся вода стекает на участок.

Усложненные условия рельефа для дренажа

Если договориться мирным способом не удаётся, можно ответить обидчику таким образом:

  • засыпать границу своего участка глиной
  • поднять уровень грунта дополнительной почвой
  • сделать земляную насыпь по периметру

Дренажная система

Правильно сделанный на садовом или дачном участке дренаж помогает решить существующие проблемы и предотвратить появление новых неприятностей. Несмотря на то что монтаж осушительной системы кажется сложным и долгим процессом, сделать его самостоятельно возможно. Дренаж своими руками такой же эффективный, но гораздо доступнее в финансовом плане.

Дренажная система

Дренажная система

Как прочистить засор в дренажной трубе?

Многие компании предлагают профессиональные услуги по устройству дренажных систем, однако стоят они не так дешево. В ходе работ будет применяться двухстенная труба с фильтром из геотекстиля.

Трубопровод подсоединяется к колодцу из пластика

Трубопровод подсоединяется к колодцу из пластика

Глубина в сантиметрах Цена в рублях за погонный метр
100 2 500
150 3 200
200 4 200
250 6 900
Основные этапы устройства качественной системы

Основные этапы устройства качественной системы

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Лужа в результате неправильного дренажа

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

, , ,
Поделиться
Похожие записи
Комментарии:
Комментариев еще нет. Будь первым!
Имя
Укажите своё имя и фамилию
E-mail
Без СПАМа, обещаем
Текст сообщения
Adblock detector
